Renishaw eleva el listón de la precisión en la mesa giratoria

Renishaw mesa giratoria 54584
|

Las mesas giratorias CNC son de vital importancia para el rendimiento de los centros de mecanizado multi-eje. Puesto que la precisión y fiabilidad de la mesa son la principal preocupación en toda la vida del producto, Matsumoto Machine Corporation (MMK), cliente de Renishaw, ha abordado un enfoque práctico con dos frentes: reducir los errores de indexado y mejorar el rendimiento.


Al mejorar las tecnologías de calibración y de encóder, la empresa ha definido nuevos estándares de precisión de las mesas giratorias.


Para facilitar a los fabricantes y operarios de Máquina-Herramienta la posibilidad de hacer un seguimiento y controlar con exactitud el indexado de la mesa giratoria CNC, MMK decidió integrar el sistema de encóder incremental óptico sin contacto supercompacto Tonic™ de Renishaw.


Fácil de instalar y con una cabeza lectora compacta de solo 35 x 13,5 x 10 mm, este encóder presentó a MMK una solución de espacio reducido capaz de soportar velocidades de máquina de hasta 10 m/s, con resoluciones de 1 nm.


La cabeza lectora de la mesa giratoria se diseñó para trabajar con el RESM de Renishaw, un anillo de acero inoxidable de una pieza con graduaciones de 20 µm de paso grabadas a su alrededor y con la marca de referencia óptica IN-TRAC™.


Además, para aumentar la fiabilidad y la inmunidad a cualquier tipo de degradación con el paso del tiempo, la cabeza lectora Tonic incorpora la tercera generación de ópticas de filtrado, ajustada para interferencias más bajas (fluctuación) y procesamiento dinámico de señales. El resultado es un error subdivisional ultrabajo, normalmente de ±30 nm.


El encóder TONiC, compatible con los controles estándar del sector, dispone de una interfaz desmontable analógica dentro de un robusto conector tipo D, que puede colocarse hasta a 10 m de la cabeza lectora.

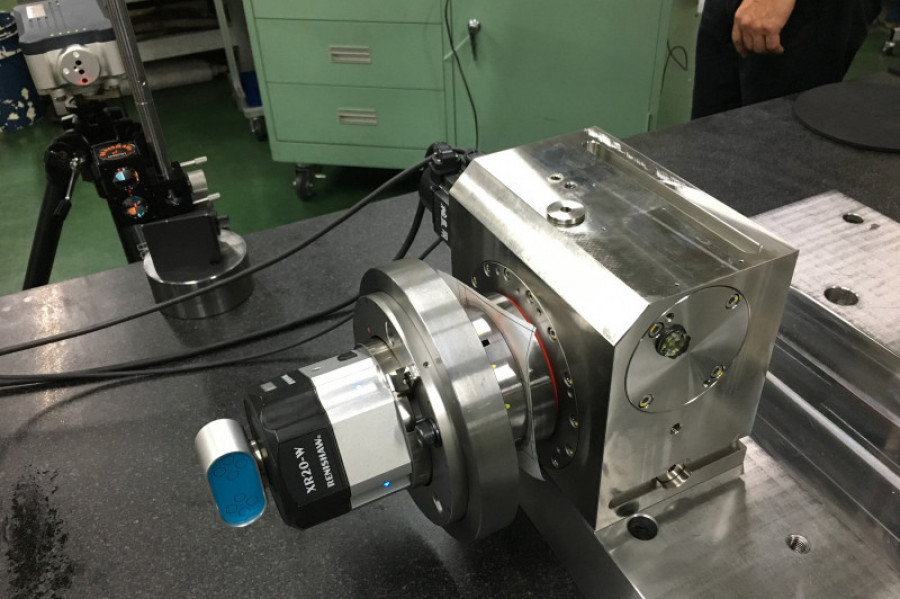

Asimismo, MMK eligió el calibrador de ejes rotatorio, compacto y ligero, XR20-W de Renishaw para verificar la precisión de sus mesas giratorias durante la fabricación e inmediatamente antes de la entrega.


El diseño modular y los sistemas de montaje flexible del calibrador proporcionan una configuración más fácil que otras soluciones alternativas, y puede adaptarse fácilmente a diversas mesas giratorias, platos y husillos.


Buenos resultados


Al integrar el sistema de encóder óptico sin contacto Tonic de Renishaw en sus mesas giratorias CNC, MMK asegura todavía más la precisión y fiabilidad de sus productos en el sector, además de un rendimiento del control de movimiento general superior.


Y además, para una extensa gama de distintas Máquinas-Herramienta y usos finales, la combinación de una cabeza lectora compacta y un anillo de acero inoxidable de una pieza en las mesas giratorias ha mejorado significativamente el nivel de tolerancia a la suciedad, arañazos, grasa y aceite, y a reducir los errores de indexado.
